Effektvakt EV35-2K, 16-35A 2-stegs med kontaktorer

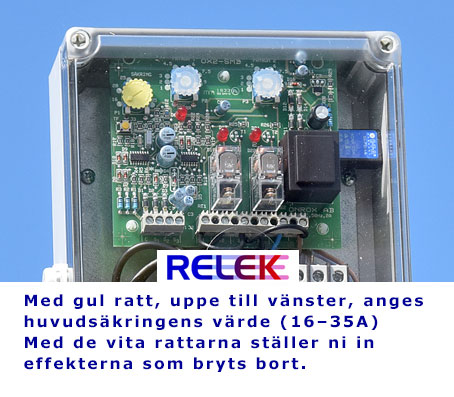

Effektvakt EV35-2K, 16-35A 2-stegs med kontaktorer 2-stegs effektvakt, för huvudsäkring 16-35A, med två kontaktorer. Artikel-nr: 22012 Teknisk info Typ: EV 35-2K Kapslingsklass: IP 66 Mått (b x h x d):175 × 250 × 75 Färg: Ljusgrå RAL 7035 RSK nr: 621 13 05 Produktbeskrivning - Effektvakt, 2-stegs RELEK har gjort en flexibel effektvakt som internt är helt färdigkopplad, till inkoppling av elpatroner och andra förbrukare som kopplas bort i 2-steg, för att undvika överbelastning av huvudsäkringarna. Kretskortet är gjort i Sverige och har en stabil liknande konstruktion. Funktion Effektvakten mäter via strömkännare ( ringtransformatorer) den uttagna strömmen, till varje fas. Inställning av huvudsäkringen storlek ( 16-35 A), samt effekt som ska brytas bort ( 1-9 kW), görs via reglage/potentiometrar på kretskortet ( bild till höger). Den uppmätta strömmen jämförs elektroniskt med inställt strömvärde. Då strömuttaget går över det inställda värdet, ex. vid inkoppling av spis, tvättmaskin mm. Kopplas förvalda effekter ur i 2 steg. Återkoppling inträffar när strömuttaget anpassats till den inställda nivån ( huvudsäkringens storlek kontra bortbruten effekt). Effektvakterna har inbyggd 2 h-spärr enligt Elverksföreningens rekommendation till effektinkoppling efter strömavbrott som varar i mer än 3 min. Samtliga effektvakter med kontaktor har CMC brumfria kontaktorer 20 A. Där huvudbrytare finns är den godkänd för 40 A, och det går att beställa kretskort med 35-63A inställning och huvudbrytare 63A. Strömtransformatorer ingår (se bilden ovan).
