Hur fungerar en luft/vatten-värmepump?
Guide om luft/vatten-värmepumpar
Hur fungerar en luft/vatten-värmepump?
En luft/vatten-värmepump hämtar energi ur utomhusluften och överför den till husets vattenburna värmesystem. Den kan värma radiatorer, golvvärme och tappvarmvatten och är ett vanligt alternativ för villor som redan har vattenburen värme.
Kort förklaring
Värmepumpen flyttar värme från utomhusluften till värmesystemets vatten. Processen sker med hjälp av ett köldmedium, en förångare, en kompressor, en kondensor och en expansionsventil. El används främst för att driva kompressorn, fläktarna och styrningen.

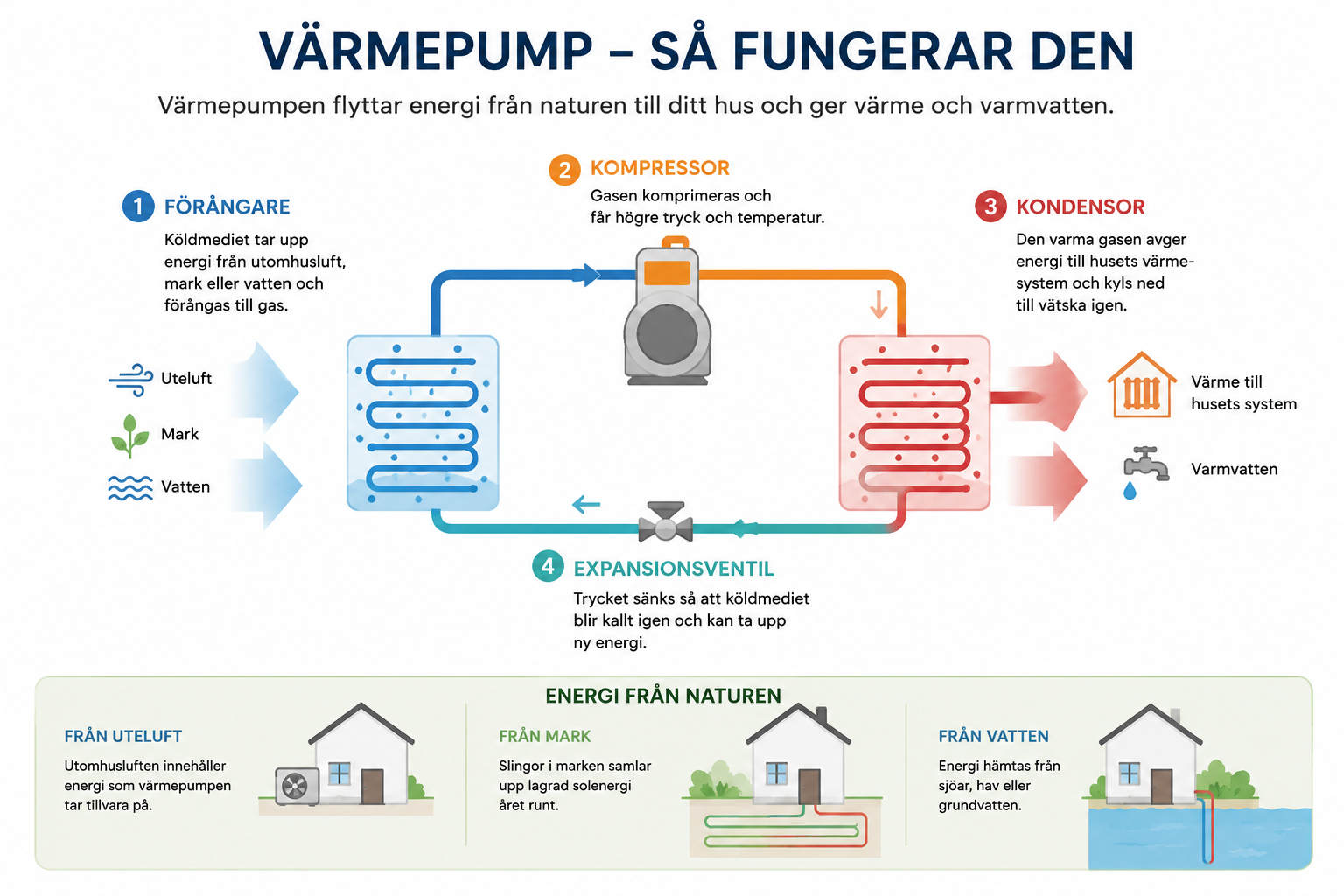

Så fungerar en luft/vatten-värmepump steg för steg
1. Utedelen hämtar energi ur luften
En fläkt suger in utomhusluft genom värmepumpens förångare. Även kall vinterluft innehåller värmeenergi. Förångaren överför denna energi till köldmediet som cirkulerar i värmepumpens slutna kretslopp.
2. Köldmediet förångas
Köldmediet har en mycket låg kokpunkt. När det tar upp energi från utomhusluften övergår det från vätska till gas. Det gör det möjligt att ta tillvara värme även när temperaturen utomhus ligger under noll.
3. Kompressorn höjer tryck och temperatur
Den gasformiga köldmediet leds till kompressorn. När gasen komprimeras stiger både trycket och temperaturen. Kompressorn är värmepumpens viktigaste eldrivna komponent och påverkar både effekt och verkningsgrad.
4. Kondensorn överför värmen till huset
Det varma köldmediet passerar kondensorn, där värmen överförs till vattnet i husets värmesystem. När köldmediet lämnar ifrån sig värmen kondenserar det tillbaka till vätska.
5. Expansionsventilen sänker trycket
Köldmediet passerar expansionsventilen där trycket och temperaturen sjunker. Därefter återgår köldmediet till förångaren och kretsloppet börjar om.
Värmepumpens viktigaste delar
Förångare
Tar upp energi från utomhusluften och får köldmediet att övergå från vätska till gas.
Kompressor
Höjer köldmediets tryck och temperatur. Kompressorn styrs ofta efter husets aktuella värmebehov.
Kondensor
Överför värmen från köldmediet till vattnet i värmesystemet och varmvattenberedningen.
Expansionsventil
Reglerar köldmediets flöde och sänker trycket innan nästa varv i kretsloppet.
Styrsystem
Reglerar temperaturer, varmvattenproduktion, kompressorns effekt, avfrostning och eventuellt eltillskott.
Hur värms radiatorer och golvvärme?
Värmepumpen värmer vattnet som cirkulerar i husets radiatorer eller golvvärmeslingor. Framledningstemperaturen anpassas efter utomhustemperatur och husets värmebehov.
Golvvärme arbetar normalt med lägre temperatur än äldre radiatorer och kan därför ge goda förutsättningar för hög verkningsgrad. Äldre radiatorer som kräver hög framledningstemperatur kan behöva kontrolleras innan systemet dimensioneras.
Hur produceras tappvarmvatten?
När varmvatten behövs prioriterar styrsystemet normalt uppvärmningen av varmvattenberedaren. En växelventil kan då styra det varma vattnet från värmepumpen till beredaren i stället för till radiatorerna.
När önskad varmvattentemperatur har uppnåtts återgår värmepumpen till uppvärmning av huset. Vid stort varmvattenbehov kan eltillskott användas beroende på modell och inställning.
Vad händer när det blir kallt ute?
Luft/vatten-värmepumpen kan arbeta även vid minusgrader, men tillgänglig energi i utomhusluften minskar när temperaturen sjunker. Samtidigt ökar husets värmebehov.
Därför minskar normalt värmepumpens verkningsgrad vid mycket kallt väder. Om pumpens effekt inte räcker kan elpatron eller en annan värmekälla hjälpa till.
Rätt dimensionering är viktig
En för liten värmepump kan behöva mycket eltillskott under kalla perioder. En kraftigt överdimensionerad pump kan få onödigt korta driftcykler om systemet inte är anpassat för effekten.
Hur fungerar avfrostning?
Vid kall och fuktig väderlek kan frost bildas på utedelens förångare. Frosten försämrar luftflödet och måste därför tas bort.
Under avfrostningen vänder värmepumpen tillfälligt processen och använder värme för att smälta isen. Fläkten stannar ofta under denna period och vatten kan rinna från utedelen.
Regelbunden avfrostning är normalt. Kraftig is som inte försvinner kan däremot tyda på problem med dränering, givare, luftflöde eller avfrostningsfunktionen.
Vad betyder COP och SCOP?
COP
COP visar förhållandet mellan producerad värme och använd el vid en bestämd driftpunkt. Ett COP-värde på 4 betyder i princip att pumpen producerar fyra delar värme per del tillförd el under de angivna förhållandena.
SCOP
SCOP beskriver uppskattad verkningsgrad över en hel uppvärmningssäsong. Det ger ofta en bättre bild av den långsiktiga effektiviteten än ett enskilt COP-värde.
Inverterstyrd eller start/stopp?
En inverterstyrd kompressor kan variera sin effekt efter husets aktuella behov. Det kan ge längre driftcykler, jämnare temperatur och färre starter.
En traditionell start/stopp-kompressor arbetar med fast effekt och stängs av när behovet är uppfyllt. Båda teknikerna kan fungera bra när anläggningen är rätt dimensionerad och installerad.
Fördelar med luft/vatten-värmepump
Lägre energiförbrukning
Värmepumpen flyttar värme i stället för att skapa all värme med direktel.
Värme och varmvatten
Samma anläggning kan sköta både husets uppvärmning och tappvarmvatten.
Ingen borrning
Till skillnad från bergvärme behövs normalt inget energiborrhål.
Automatisk drift
Styrsystemet reglerar värme, varmvatten, avfrostning och tillskott.
Kan kombineras med andra värmekällor
Luft/vatten-värmepump kan kombineras med exempelvis pellets, ved, solvärme eller befintlig panna.
Nackdelar och begränsningar
- Verkningsgraden minskar vid låg utomhustemperatur.
- Utedelen avger ljud och behöver placeras rätt.
- Eltillskott kan behövas under kalla perioder.
- Utedelen behöver fri luftväg och fungerande dränering.
- Äldre högtemperatursystem kan ge lägre effektivitet.
Skillnad mot andra typer av värmepumpar
Luft/vatten jämfört med luft/luft
En luft/luft-värmepump värmer inomhusluften direkt och producerar normalt inte tappvarmvatten. Luft/vatten värmer ett vattenburet system.
Luft/vatten jämfört med bergvärme
Bergvärme hämtar energi från ett borrhål och har ofta jämnare förutsättningar över året. Luft/vatten har normalt lägre installationskostnad eftersom borrning inte krävs.
Luft/vatten jämfört med frånluft
En frånluftsvärmepump hämtar energi ur husets ventilationsluft. Luft/vatten hämtar i stället energi ur utomhusluften och kan ge högre värmeeffekt i många villor.
Vad krävs för installation?
- Ett vattenburet värmesystem.
- Lämplig placering av utedelen.
- Tillräckligt avstånd för fritt luftflöde.
- Dränering av kondens- och avfrostningsvatten.
- Rätt elanslutning och säkringsstorlek.
- Korrekt vattenflöde och systemvolym.
- Dimensionering efter husets effekt- och energibehov.
Installation ska utföras korrekt
Felaktig dimensionering eller installation kan ge hög elförbrukning, dålig komfort, onödiga larm och kortare livslängd. Arbeten på köldmediesystem och fasta elinstallationer ska utföras av person med rätt kompetens och behörighet.
Placering av utedelen
Utedelen ska stå stabilt och ha fritt luftflöde. Den bör inte placeras där snö, löv eller takras blockerar luftintaget.
- Undvik placering direkt intill sovrumsfönster.
- Använd stabilt markstativ eller väggkonsol.
- Planera bortledning av avfrostningsvatten.
- Lämna serviceutrymme runt aggregatet.
- Ta hänsyn till grannar och reflekterande väggar.
Underhåll och service
Luft/vatten-värmepumpar kräver relativt lite löpande underhåll, men regelbundna kontroller hjälper systemet att arbeta effektivt.
- Håll utedelen fri från löv, snö och smuts.
- Kontrollera systemtrycket.
- Rengör smutsfilter enligt anvisningen.
- Kontrollera att avfrostningsvattnet rinner undan.
- Följ upp ovanliga ljud och återkommande larm.
- Följ tillverkarens rekommenderade serviceintervall.
Vanliga frågor om luft/vatten-värmepumpar
Fungerar luft/vatten-värmepump när det är minusgrader?
Ja. Moderna modeller arbetar även vid låga temperaturer, men effekt och verkningsgrad minskar normalt när det blir kallare.
Behöver en luft/vatten-värmepump elpatron?
Många system har eltillskott som reserv och spetsvärme. Hur mycket det används beror på dimensionering, klimat och husets värmebehov.
Kan den värma både hus och varmvatten?
Ja. De flesta kompletta luft/vatten-system är avsedda för både uppvärmning och tappvarmvatten.
Passar luft/vatten-värmepump i äldre hus?
Ja, men radiatorernas temperaturbehov, isolering och husets effektbehov behöver kontrolleras.
Hur mycket el kan man spara?
Besparingen varierar beroende på tidigare värmesystem, husets energibehov, klimat, temperaturer och hur anläggningen dimensioneras.
Hur länge håller en luft/vatten-värmepump?
Livslängden påverkas av modell, installation, driftförhållanden och underhåll. Regelbunden service och rätt drift kan bidra till längre livslängd.
Varför ryker det från utedelen?
Det är ofta vattenånga under avfrostning och är normalt. Vid bränd lukt eller verklig rök ska anläggningen stoppas och kontrolleras.
Varför rinner det vatten från utedelen?
Vatten bildas vid kondens och avfrostning. Det behöver ledas bort så att det inte orsakar isbildning eller fuktskador.
Kan luft/vatten-värmepump kombineras med pellets?
Ja. Värmepumpen kan sköta basvärmen och pelletsen användas som spets, reserv eller alternativ när elpriset är högt.
PBS rekommenderar
Välj en luft/vatten-värmepump som är dimensionerad efter husets effektbehov, radiatorernas temperaturkrav och klimatet där du bor. Rätt dimensionering och installation är avgörande för låg energiförbrukning och stabil drift.
Hos PBS hittar du luft/vatten-värmepumpar, tillbehör och reservdelar. Kontakta oss med uppgifter om husets storlek, tidigare energiförbrukning och befintligt värmesystem.
Informationen är generell. Följ alltid värmepumpens installations- och serviceanvisningar. Arbeten på köldmediesystem och fasta elinstallationer ska utföras av person med rätt kompetens eller behörighet.
