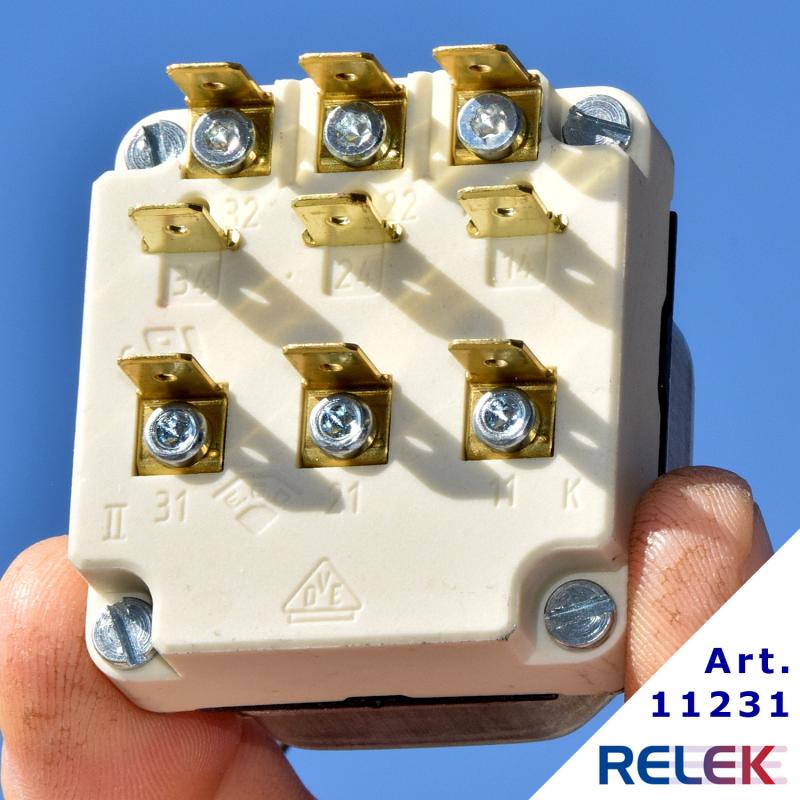

Termostat 30-90°C 3-pol EGO 3-stegs med växlande kontakter

Termostat 30-90°C 3-pol EGO 3-stegs med växlande kontakter

Kapillärrörstermostat, 2-stegs brytande. Temperaturområde 30-90ºC.​ Kapillärrörslängd: 400 mm.​

Teknisk Info
Typ: 3-stegs växlande termostat
Temperaturområde: 30-90ºC
Kapillärrörslängd: 420 mm
Bulblängd: 240 mm
Bulbdiameter: 6 mm
Brytförmåga: 16A 400V~
E.G.O nr: 55.34211.010
RSK nr: 621 13 24


Ratt med temperaturskala medföljer, samt skruv för montering.

Denna termostat används i elpatroner, värmepannor mm.

3-stegs kapillärrörstermostat med växlande kontakter: används när man behöver trestegs-styrning, dvs för att styra alla tre faserna separat.

DIMENSIONER, MÅTTUPPGIFTER:

Antalet anslutnings-stift kan variera, beroende på produkt.
Mått A, B, C, L:
6, 19, 46, 240 mm.
Kapillärrörslängd: 420 mm.

EGO-nr: 55.34211.010

Här ser du hur kontakterna växlar, beroende på temperaturen,
i en trestegs termostat.

(https://cdn.starwebserver.se/shops/afmalmborg/files/ego-3-stegs-elschema-2b_dup1.gif?_=1491835391).
