Termostat 30-90°C 4-pol EGO 4-stegs

Termostat 30-90°C 4-pol EGO 4-stegs

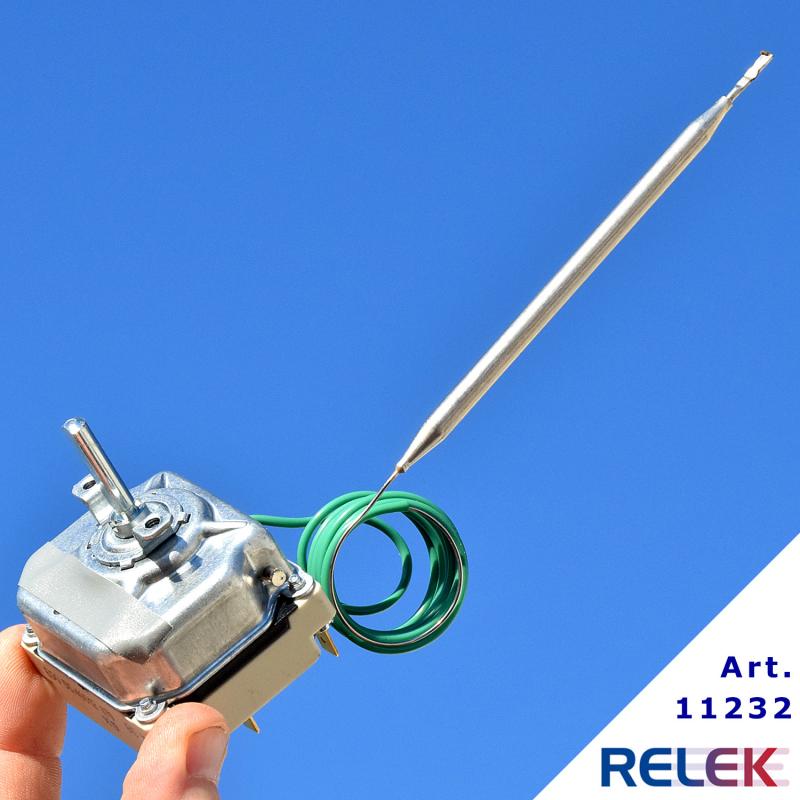

Kapillärrörstermostat, 4-stegs brytande. Temperatur-område 30-90ºC.​ Kapillärrörslängd: 800 mm, för elpatroner 9kW.

Här ser du hur kontakterna växlar, beroende på temperaturen, i en 4-stegs termostat.
(https://cdn.starwebserver.se/shops/afmalmborg/files/ego-4-stegs-elschema-2_dup1.gif?_=1491843105).

Teknisk Info
Typ: 4-stegs brytande
Temperaturområde: 30-90ºC
Kapillärrörslängd: 800 mm
Bulblängd: 130 mm
Bulbdiameter: 6 mm
Brytförmåga: 16A 400V~
RSK nr: 621 13 25
E.G.O nr: 55.40012.070


4-stegs kapillärrörstermostat.
Används till elpatroner med 6 rör, oftast 9kW, för mer detaljerad styrning av temperaturen / uppvärmningen.
Exempel: 9 kW styrs in i 2,25-kW-steg x 4.

Ratt med temperaturskala medföljer, samt skruv för montering.

DIMENSIONER, MÅTTUPPGIFTER:

Antalet anslutnings-stift kan variera, beroende på produkt.
Mått A, B, C, L:
6, 23, 60, 130 mm.
Kapillärrörslängd: 800 mm.

EGO 55.40012.070
