Effecta Store IQ-750 Ackumulatortank
Ackumulatortanken ger flera fördelar:
• Kombinationssystem med flera energikällor
• Koppling mot större värmepumpar
• Värmesystem med litet vatteninnehåll
• Längre gångtider för värmepumpen
• System med flera värme värmekretsar
• Knäppfri och jämn värme
- Betala säkert med kort
- Faktisk energieffektivitetsklassC
- VarumärkeEffecta
Beskrivning
Art.nr: EE-61401
Effecta Store-IQ 750
750 liters ackumulatortank för värmepump som levereras isolerad med termometrar och avtappningskran. Ackumulatotortanken har kontrollerad laddning i två nivåer för värmepump samtidigt som man kan ta ut energi i två steg samt rikligt med varmvatten genom de två förlängda kopparslingorna. Samtliga ackumulatortankar som erbjuds från Effecta är godkända enligt energidirektivet.
Laddningsmunstycken värmepump
Effecta Store-IQ 750 är utrsutad med laddningsmunstycken för värmepump, dessa ser till att ett högt flöde från en värmepump kontrolleras, reduceras och sprids på rätt ställe när det kommer in i ackumulatortanken. Resultatet blir att ackumulatortanken kan ha två olika skiktningszoner. En i toppen för varmvatten med fast kondensering och en lägre temperatur i den nedre delen för värmeuttag samt förvärmning av varmvatten. I den nedre delen är tanken att värmepumpen skall arbeta med flytande kondensering baserat på husets behov utifrån en utomhustemperatur.
Tanken innehåller totalt två slingor för varmvatten, 1 st. slinga i toppen för varmvattenproduktion samt en förvärmningsslinga i botten. De dubbla slingorna ger en större mängd varmvatten vid lägre temperaturer. Vardera slinga är av kamflänstyp vilket ger en mycket stor total area och växlingskapacitet. Vardera slinga är 11.4 m lång och har en diameter på 22mm.
Ackumulatortanken levereras med isoleringen monterad, isoleringen tas enkelt av när ackumulatortanken skall bäras in på plats.
Isolering, Hitec™:
Samtliga ackumulatortankar från Effecta levereras med en högkvalitativ polyesterisolering om 110mm. Isoleringen har ett hårt ytterlager i plast som är enkelt att hålla rent samt passar i Effectas färgkombinationer.
• Enkel installation
• Matieral: 100% polyester
• Tjocklek: 110 mm.
• Brandklassning: Euroclass B s2 d0 Class M1
• Termisk ledningsförmåga: 0,034 W/m°K
• Densitet: 25 kg/m³
• Ytterskal: ABS plas

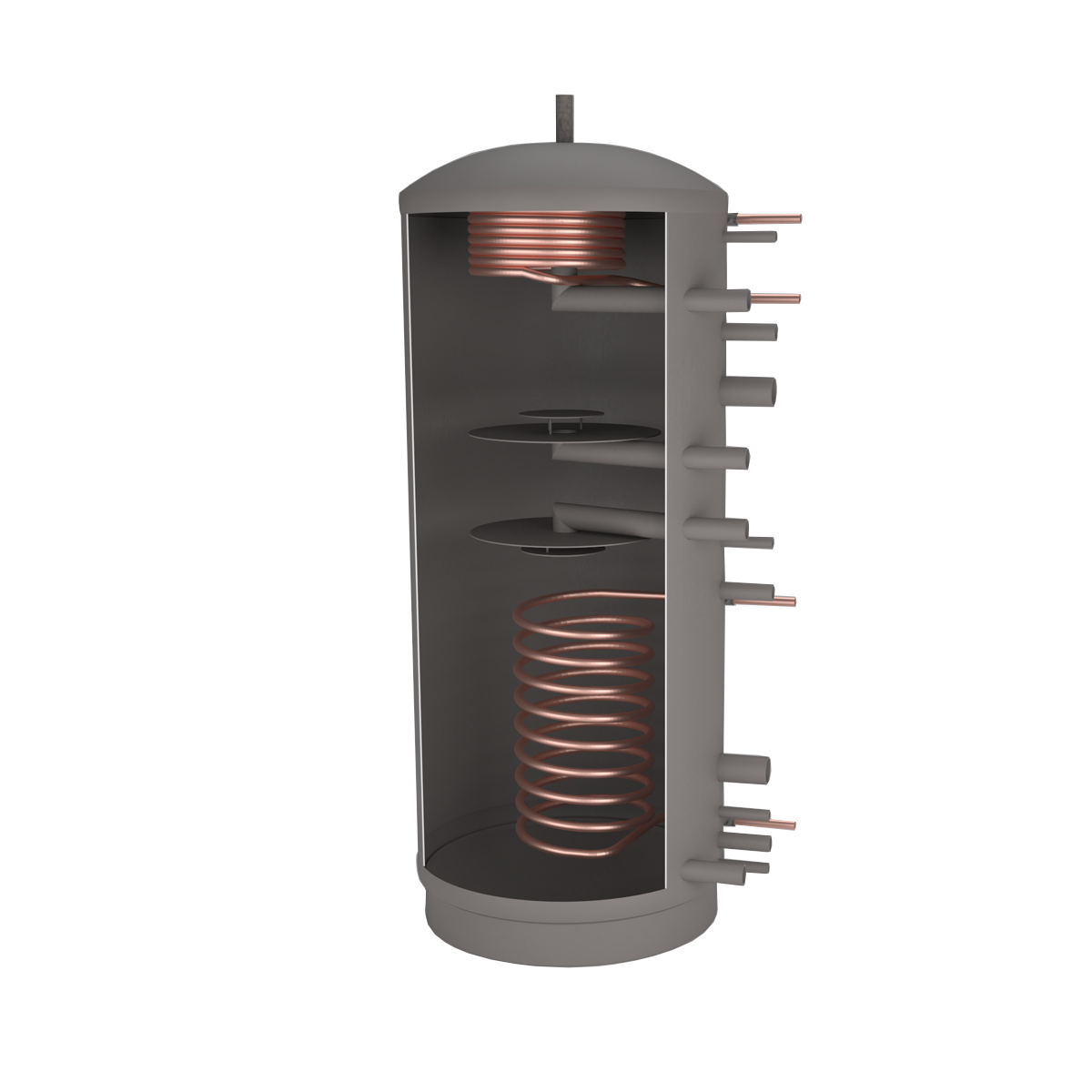

Uppbyggnad värmepumpstank
1.) Förvärmningsslinga
Kamflänsslinga i koppar som förvärmer varmvattnet genom den lågtempererade delen av ackumulatortanken. Slinglängd 11.4 meter. Ytan är kamflänsad för att ge maximal yta för värmeväxling.
2.) Varmvattenslinga
Kamflänsslinga i koppar som värmer varmvattnet i toppen av ackumulatortanken. Slinglängd: 11.4 meter. Ytan är kamflänsad för att ge maximal yta för värmeväxling.
3.) Spridningsmunstycke nedre
Munstycke som tar hand om värmepumpens höga flöde, flödet bromsas och riktas för att skapa två olika temperaturzoner i ackumulatortanken. Nedre munstycket laddar den lågtempererade delen av tanken. Munstycket skapar en spridning i ackumulatortanken utan att blanda övre och nedre temperaturzonerna.
4.) Spridningsmunstycke övre
Munstycke som suger returvatten till värmepumpen vid varmvattenproduktion. Skapar en skiktgräns i ackumulatortanken.
5.) Laddningsrör varmvatten
Värmepumpens laddning av varmvatten sprids upp i tanktoppen och bromsas med en flödesdisk för att spridas jämnt. (Se separat bild)
6.) Uttag för el-patron
Uttag för el-patron finns i ackumulatortankens nedre del för värmeproduktion samt i övre delen för varmvattenproduktion. Ofta kan el-patronerna för spets eller reservfunktion styras av en värmepump via relä.
Tekniska specifikationer
Modell |
Effecta Store-IQ 500 |
Effecta Store-IQ 750 |
Effecta Store-IQ 1000 |
Höjd: |
1790mm. | 1950mm. | 1970mm. |
Diameter oisolerad: |
660mm. | 750mm. | 900mm. |
Diameter isolerad: |
870mm. | 960mm. | 1110mm. |
Vikt: |
Ca. 100kg. | Ca. 120kg. | Ca 140kg. |
Max arbetstryck: |
3 bar | 3 bar | 3 bar |
Anslutningar varmvatten: |
∅ 22mm. koppar slätända | ∅ 22mm. koppar slätända | ∅ 22mm. koppar slätända |
Anslutningar värmeuttag: |
DN25 (inv. gänga) | DN25 (inv. gänga) | DN25 (inv. gänga) |
Anslutningar värmepump: |
DN32 (inv. gänga) | DN32 (inv. gänga) | DN32 (inv. gänga) |
Anslutningar termometer: |
DN15 (inv. gänga) | DN15 (inv. gänga) | DN15 (inv. gänga) |
Anslutning avtappning: |
DN15 (inv. gänga) | DN15 (inv. gänga) | DN15 (inv. gänga) |
Anslutning el-patron |
DN50 (inv. gänga) | DN50 (inv. gänga) | DN50 (inv. gänga) |
Garanti: |
5 år | 5 år | 5 år |
Energiklass: |
C | C | C |
Medföljer: |
• 3 st. termometer |
• 3 st. termometer • 1 st. avtappningskran |
• 3 st. termometer • 1 st. avtappningskran |
