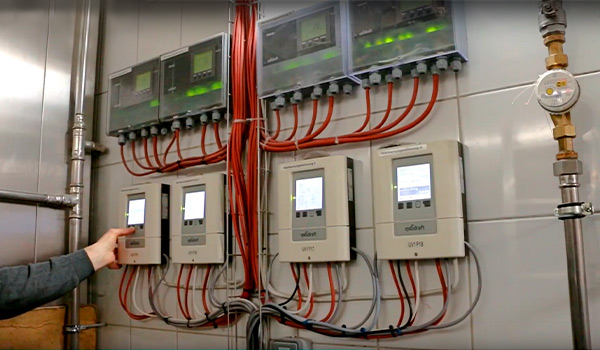

Styrning - EBC22
- Betala säkert med kort
- Faktisk energieffektivitetsklassA
- VarumärkeExodraft
Beskrivning
Art.nr: EX-EBC22
Produktsammanfattning
EBC22 är en automatisk styrning med en trycktransduktor (XTP) för en eller flera pannor och andra installationer där flera värmekällor är anslutna till samma skorsten.
Tack vare XTP-sensorerna, som är installerade i skorstenen, övervakas det låga trycket och bibehållet med en reglering av skorstensfläktens hastighet.
Styrningen har ingång och utgång för en eller två pannor. Med Exodrafts ES12-relädosa kan man utöka detta antal till fyra pannor.
EBC22 Automatic erbjuder även möjligheten för en extern ingångsplats för en tryckbrytare eller alarmsensor samt möjligheten för en utgångsplats för ett alarm, till exempel för en fastighets förvaltningssystem.
Funktion
När pannan eller uppvärmningssystemet sätter igång så skickas en signal till EBC22:n som sätter igång skorstensfläkten på full fart. När styrningen får signalen att det önskade skorstensvakuumet har uppnåtts, skickas en signal för att sätta igång pannans brännare.
Därmed garanteras alltid det nödvändiga skorstensdraget när du startar upp pannan, vilket säkerställer de bästa och mest ekonomiska driftförhållanden.
Om skorstensdraget faller under den nödvändiga gränsen, regleras skorstensfläktens hastighet tills det nödvändiga skorstensdraget uppnåtts.
EBC22 har en extern utgång för alarm för integrering med ett fastighetsförvaltningssystem etc.
| Styrning | EBC22 |
|---|---|
| Dimensioner (H x B x D) | 204 x 240 x 77 mm |
| Vikt | 1,62 kg |
| Skyddskategori | IP 54 |
| Styrning range | 0 Pa to 150 Pa |
| Belastning | T 4 A |
| Spänning | 230 V AC, 50 Hz |
| Energiförbrukning | 475 W |
| Miljö temperatur | -20 ºC to +60 ºC |
| Material | ABS PA758 |
| XTP sensor: | XTP-150 |
|---|---|
| Dimensioner (H x B x D) | 75 x 92 x 49 mm |
| Miljö temperatur | 0 ºC to +70 ºC |
| Max. avstånd till EBC20 XTP-sensor | 100 m |
| Skyddskategori | IP 54 |
| Input Styrning: | EBC22 |
|---|---|
| Digital inputs (D11 & D12) | 18 to 230 V AC/DC |
| Pressure Sensor, input (XTP) | 0 to 10 VDC, 20 mA |
| Pressure switch, input (PDS) | 24 V DC, 20 mA |
| Output Styrning: | EBC22 |
| Digital ingångarrelay (DO1 & DO2) | 250 V AC, 8A, AC3 |
| Motor controller, supply voltage | -3 %, 3A AC3 |
| Motor start/stop relä | 250 V AC, 8A AC3 |
| Styrning signal 0 – 10 VDC | 20 mA |
| Stömtillförsel vid 24 V | 100 mA |
| DC alarm urtgångsrelä | 250 V AC, 8A AC3 |
